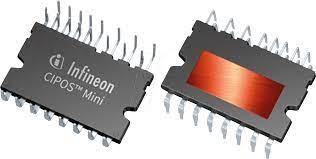

Мікросхема IKCM20L60GD

IKCM20L60GD — це інтелектуальний силовий модуль (IPM) серії CIPOS™ Mini від компанії Infineon Technologies, що являє собою трифазний інверторний міст на основі технології TRENCHSTOP™ IGBT з драйверами керування. Модуль розроблений для керування трифазними електродвигунами змінного струму та безколекторними моторами (BLDC) у побутовій техніці (кондиціонери, пральні машини, холодильники) і малопотужних промислових приводах. [1, 2, 3, 4]

Основні технічні характеристики

• Максимальна напруга (Vce): 600 В.
• Номінальний струм колектора (Ic): 20 А (при/(T_C = 25^/circ/textrus/)).
• Конфігурація 3-фазний міст (6 IGBT-транзисторів з антипаралельними діодами).
• Тип корпусу: MDIP-24 (Dual In-Line для наскрізного монтажу).
• Робоча частота комутації: до 20 кГц.
• Напруга ізоляції корпусу: 2000 В (середньоквадратичне). [1, 2, 3, 4]

Вбудовані функції захисту

• Захист від короткого замикання та перевантаження за струмом (ITRIP).
• Захист від падіння напруги живлення (UVLO) на всіх каналах керування.
• Блокування наскрізного струму (Cross-conduction prevention).
• Моніторинг температури вбудованим термістором (NTC).
• Виведення помилки (VFO) для інформування керівного контролера про збояння. [1, 2, 3, 4, 5]

Призначення виводів (Pinout)

Модуль виготовлений у 24-контактному виконанні: [1]

• 1, 3, 5 (VS(U), VS(V), VS(W)): Плавальні землі для верхніх плечей фаз U, V, W.
• 2, 4, 6 (VB(U), VB(V), VB(W)): Живлення верхніх драйверів (швидкі напруження).
• 7, 8, 9 (HIN(U), HIN(V), HIN(W)): Вхіди сигналів керування транзиссторами верхнього плеча.
• 10, 11, 12 (LIN(U), LIN(V), LIN(W)): Вхіди сигналів керування транзиссторами нижнього плеча.
• 13 (VDD): Живлення низьковольтної логіки керування (зазвичай +15 В).
• 14 (VFO): Вихід сигналу аварії (Fault Output)/ температурного монітора.
• 15 (ITRIP): Вхід датчика захисту за струмом.
• 16 (VSS): Загальна земля схеми керування.
• 17, 18, 19 (NW, NV, NU): Відкриті іміттери нижніх транзисторів (для струмових шунтів).
• 20, 21, 22 (W, V, U): Вихідні силові фази на електродвигун.
• 23 (P): Позитивна шина силового живлення постійного струму (DC-link).
