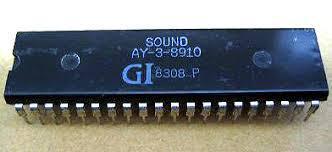

Мікросхема AY-3-8910 DIP

79 ₴

  • Немає в наявності
  • Код: ДК-79
Мікросхема AY-3-8910 DIP
Мікросхема AY-3-8910 DIPНемає в наявності
79 ₴
+380 (67) 298-34-55
VIBER
  • +380 (50) 266-55-17
    Приемка
  • +380 (44) 503-61-12
    Приемка
+380 (67) 298-34-55
VIBER
  • +380 (50) 266-55-17
    Приемка
  • +380 (44) 503-61-12
    Приемка
Законом не передбачено повернення та обмін даного товару належної якості

AY-3-8910   DIP

AY-3-8910 має такі можливості:

  • Три програмовні генератори прямокутних імпульсів (тон), без можливості зміни скваності сигналу — т.ін. Меандр
  • Один програмований генератор псевдошум із періодичністю 16 кб (128 кбіт)
  • Один генератор огинаючої, що виробляє амплітудну модуляцію тону, шуму або їх суміші, а також звучить сам по собі під час вибору звукової частоти
  • Логічний мікшер (змішує вихід генераторів шуму та огинає з одним або декількома каналами тону)
  • Роздільні виходи звуку трьох каналів тону (можуть бути змішані як у монофонічний, так і в стереофонічний сигнал)
  • Два порти введення-виведення загального призначення
  • Програмоване посилення [2]>

AY-3-8910 являє собою кінцевий автомат, стан якого задається за допомогою шістнадцяти 8-розрядних регістрів. Вони програмуються через 8-розрядну зовнішню шину, що використовується як для передавання даних, так і для завдання адрес реєстрації — режим перемикається зміною рівня на спеціальному виведенні мікросхеми. Типовий цикл передавання значення: шина перемикається в режим завдання адрес, передається адреса, шина перемикається в режим передавання даних, передаються дані.

Шість реєстрів R0.R5 керують частотою звуку, що генерується трьома основними каналами, за допомогою завдання значення роздільника вхідної тактової частоти. Ділитель зберігається у двох 8-розрядних регістрах для кожного з каналів, проте реальна розрядність лічильника-ділителя — 12 розрядів, що дає 4095 варіантів значення частоти звуку (0 і 1 еквівалентні).

Реєстрація R6 задає 5-розрядне значення періоду для псевдовипадкового генератора шуму.

Реєстрація R7 являє собою логічних мікшер, що містить по два біти для кожного каналу, залежно від яких до каналів підмішується сигнал генератора шуму або генератор, що огинає. Також у регістрі R7 розміщені два біти керування портами введення-виведення загального призначення.

Три регістри R8.R10 керують гучністю трьох основних каналів (16 рівнів), а також мають бит роздільну здатність використання огинаючої.

Три регістри R11.R13 керують частотою (два реєстрування, 16-розрядне значення) і формою (один регістр, 16 варіантів) сигналу генератора ADSR-подібною огинальною. На відміну від більшості систем, 8910 використовує фіксовані значення часу для фаз плато и загасання і повторювана послідовність фаз атаки и спада. Для прикладу, генератор може постійно повторювати цикл атаки-спара, або навпаки, починаючи з максимального рівня, поступово знижуючи його, без фази атаки.

Реєстратори R14 і R15 керують станом вхідних-вихідних ліній портів введення-виведення загального призначення.

Призначення виводів мікросхеми YM2149F відповідає AY-3-8910, за винятком виведення 26, який містить внутрішній ділник вхідної частоти вдвічі, якщо на нього поданий низький рівень. Якщо цей висновок нікуди не під'єднаний, мікросхема працює так само, як AY-3-8910.

YMZ284-D виготовлена в 16-вивідному корпусі (DIP16). YMZ284-M виготовлена в 16-вивідному корпусі (SOIC16). Функціонально та програмно повністю сумісний з AY-3-8910, AY-3-8912 і AY-3-8913. Відмітна особливість — невелика кількість виводів, спрощений інтерфейс, моновихід аудіо.

Microchip AY38910A виготовлена в 40-вивідному корпусі (DIP40). Повністю сумісна з YAMAHA YM2149f.

Microchip AY8930. Сумісний з Microchip AY38910A. Може бути переключений у розширений режим: не 4 а 8-бітний тональний період, не 5 а 8-бітний шумовий період, шум генерується не жорстким LFSR-механізмом, а з додатковими програмованими AND і OR масками.

Мікросхеми Winbond WF19054, China JFC95101, WB5300 и Jile WB5300 також є клонами AY-3-8910.
