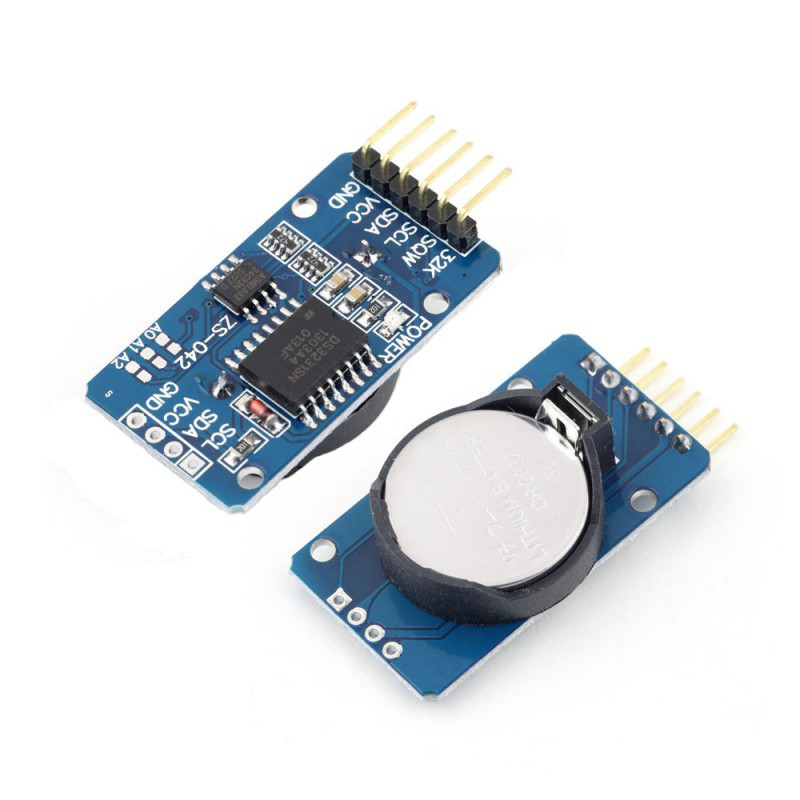

Модуль DS3231 RTC (без батарейки)

RTC-DS3231-24C32 Годинники реального часу високої точності, тут на платі немає кварцового резонатора, який визначає точність і стабільність ходу годинника, але водночас є найвибагливішим вузлом. Сучасний надмініатюрний резонатор разом з усіма супутнім ланцюгами захований у корпус мікросхеми DS3231. Там само розміщений термометр і схема термокомпенсації. Така система забезпечує точність ходу кілька хвилин на рік — приблизно 4ppm, тобто 4 мільйонні частки в діапазоні температур від нуля до +40 градусів Цельсія. Параметри звичайних кварц гірше в десятки разів! У мікросхемі реалізована цифрова корекція ходу, є два будильники, віскокосний календар на 100 років.

Основні характеристики — годинник реального часу (RTC) з батарейкою — годинник ураховують секунди, хвилини, годинник, день, місяць і рік — корекція високосних днів до 2100 року — похибка ходу (0...40С) менш ніж +/- 4ppm — крок цифрової корекції ходу 0,1...0,5 ppm — два щоденних будильників; - вихід стабільної частоти 1Hz...32768Hz — вбудований термодатчик, похибка ±3 °C — напруга живлення "VCC" 2,7V...5,3V — напруга батарейки (Vbat) 2,3V...5, 3V — струм споживання в активному режимі 250μA — струм споживання від батарейки (годинник йде): 1...3 μA — поріг перемикання на батарейку: (Vcc < Vbat) 2,6V — у модулі встановлена додаткова EEPROM 24C32 — розмір модуля 40х22mm — робоча температура від 0 °C до +70 °C Як і більшість подібних пристроїв, годинник керується за i2c-інтерфейсу. Контролеру, який керує модулем, доступні й годинник і значення температури, виміряний внутрішнім датчиком. Як видно з назви, у модулі також встановлена EEPROM пам'ять 24C32 (32 Кбіт = 4 Кбайт), під'єднана до i2c-шина. Ця пам'ять насамперед призначена для енергонезалежного збереження параметрів і налаштувань системи, що змінюються в процесі роботи, але вона може бути розширенням пам'яті основного мікроконтролера та використовуватися для зберігання звукових семплів, графічних образів та інших табличних даних.
